Engrenagens da máquina de ponto fixo para corte de linha automática de alta velocidade 20CrMnTi na China

Engrenagens da máquina de ponto fixo para corte de linha automática de alta velocidade 20CrMnTi na China

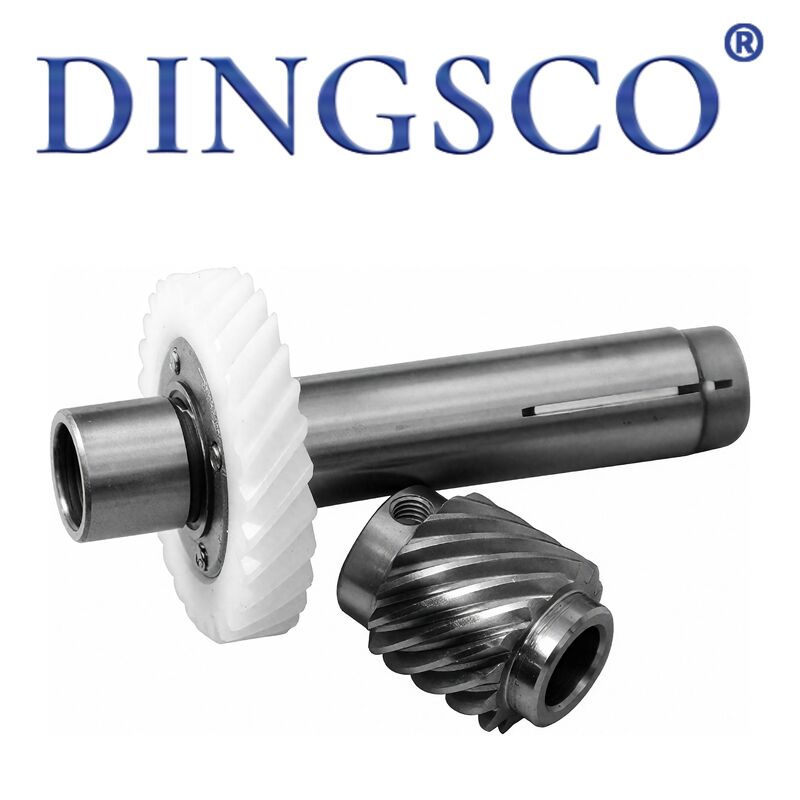

As engrenagens da máquina de ponto fixo para corte automático de linha sãopeças de transmissão de núcleo de precisãopara máquinas de ponto fixo de corte de linha automático de agulha única/dupla de alta velocidade, incluindo engrenagens de dentes retos, engrenagens helicoidais, engrenagens de corte de linha de eixo inferior, engrenagens cônicas, engrenagens duplex e eixos de engrenagem. Eles são compatíveis com modelos integrados de acionamento direto por computador, servo de alta velocidade, elevação automática do calcador/ponto reverso/corte de linha. Feito de40Cr/20CrMnTiliga de aço de alta qualidade comtêmpera e revenido + endurecimento por indução, eles apresentamalta velocidade e baixo ruído, resistência ao desgaste e ao impacto, resposta de corte rápida e transmissão precisa. Eles transmitem energia para o eixo principal, alimentação, levantamento de dentes, costura reversa emecanismo de corte de rosca do eixo inferior, garantindo costura e corte sincronizados, pontos perfeitos e resíduo estável da ponta da linha (≤3,5 mm). Eles são peças vulneráveis ​​essenciais das máquinas automáticas de ponto fixo.

Recursos do produto

• Perfil dentário silencioso e de alta velocidade: Módulo pequeno, ângulo de pressão de 20 ° e superfície do dente polida garantem um engrenamento suave com ruído ≤65dB, adequado para operação em alta velocidade de 3000–5000 rpm.
• Reforçado para corte de linha: A raiz do dente espessada nas engrenagens de corte resiste ao impacto, evitando lascas/saltos durante o corte frequente com resposta rápida e resíduo estável.
• Alta resistência ao desgaste e longa vida: A dureza da superfície do dente HRC 50–58 oferece resistência ao desgaste e à fadiga, permitindo ≥8.000 horas de operação contínua sem manutenção.
• Transmissão síncrona precisa: A precisão ISO Grau 7 com folga de malha uniforme garante alimentação / corte / levantamento sincronizados e erro de comprimento do ponto ≤ ± 0,1 mm.
• Baixo calor e alta eficiência: A superfície lisa do dente reduz o atrito, limitando o aumento da temperatura ≤35 ℃ em alta velocidade, diminuindo a carga do motor e economizando energia.
• Resistência ao óleo e à corrosão: A superfície enegrecida/fosfatada resiste ao óleo de costura, poeira e ferrugem, adaptando-se à lubrificação com cárter fechado.
• Forte intercambialidade e fácil manutenção: O módulo padrão e o orifício interno cabem em Juki, Brother, Zoje, Hikari e outras marcas convencionais para fácil substituição.
• Universal para materiais finos/médios: Largura moderada do dente e adaptabilidade de torque garantem costura suave de material fino e estável de material de espessura média.

Tabela de parâmetros técnicos

Principais aplicações

• Engrenagens de transmissão do eixo principal e eixos de engrenagem para máquinas de ponto fixo e corte de linha automático com acionamento direto por computador.
• Conjuntos de engrenagens de alta velocidade para mecanismos de alimentação e levantamento de dentes.
• Peças de engrenagem para costura reversa e mecanismos de ajuste de comprimento do ponto.
• Engrenagens especiais de corte de rosca do eixo inferior (acionamento de corte de faca dupla).
• Engrenagens cônicas com mudança de direção de 90° (eixo principal → transmissão de força do eixo inferior).
• Equipamento de costura automática para materiais finos/médios em vestuário, têxteis-lar, roupas íntimas e camisas.
• Componentes de transmissão para máquinas de ponto fixo de alta velocidade nas indústrias de malas, artigos de couro e chapéus.
• Engrenagens de reposição para antigas máquinas automáticas de ponto fixo (Juki, Brother, Zoje, etc.).

Vantagens do produto

• Alta velocidade e baixo ruído: Perfil de dente de precisão + polimento garantem operação silenciosa (≤65dB) em alta velocidade, melhorando o ambiente da oficina.
• Corte confiável: O design especial da engrenagem de corte evita lascas durante o corte frequente com resíduo estável ≤3,5 mm.
• Resistência ao desgaste e durabilidade: Liga de aço + endurecimento por indução proporcionam vida útil 2 a 3 vezes maior do que as engrenagens comuns, reduzindo o tempo de inatividade.
• Transmissão precisa: a precisão ISO Grau 7 garante alimentação/corte sincronizados, comprimento uniforme do ponto e pontos perfeitos.
• Eficiência energética: O design de baixo atrito reduz a carga do motor em 10–15%, economizando energia.
• Ampla compatibilidade: Adapta-se a todas as principais marcas de máquinas de ponto fixo de corte automático de linha, universais para materiais finos/médios de espessura.
• Fácil manutenção: As especificações padrão e a forte intercambialidade permitem instalação e substituição rápidas.
• Econômico: A produção em massa com qualidade estável reduz os custos de operação e manutenção do equipamento.

Por que nos escolher?

• Retificação CNC de 7 eixos: Adotamos retificadoras CNC de 7 eixos de alta precisão, mantendo tolerâncias tão rígidas quanto ±5μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com excelente durabilidade.
• Forte conhecimento técnico:Nossa equipe principal de P&D inclui profissionais com doutorado e mestrado especializados em tecnologia de engrenagens cônicas espirais, fornecendo forte suporte técnico para projetos complexos.
• Testes rigorosos e alta precisão: Todas as engrenagens passam por inspeção 100% com sistemas de metrologia Gleason. Podemos alcançar precisão de grau DIN 6 com controle rigoroso sobre o perfil do dente e erros de direção, mantendo nossa qualidade no nível líder do setor.
• Alta eficiência de transmissão:Nossos projetos de engrenagens suportam uma taxa de redução de estágio único de até 300:1, com eficiência de transmissão real atingindo mais de 95%, melhorando significativamente a utilização de energia.
• Excelente durabilidade e eficiência de custos:Nossas engrenagens proporcionam um custo de ciclo de vida 40% menor e uma taxa de falhas abaixo de 0,5%, garantindo uma operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e prazo de entrega curto:Apoiados pelo nosso processo de produção digitalizado, conseguimos reduzir o ciclo de entrega para apenas 20 dias úteis, ajudando-o a acelerar o desenvolvimento e lançamento do projeto.
• Capacidade de design personalizado profissional: Fornecemos soluções de engrenagens totalmente personalizadas para aplicações que exigem perfis especiais de alta redução, alta velocidade, carga pesada, baixo ruído e dentes pequenos, com base em suas condições reais de trabalho.
