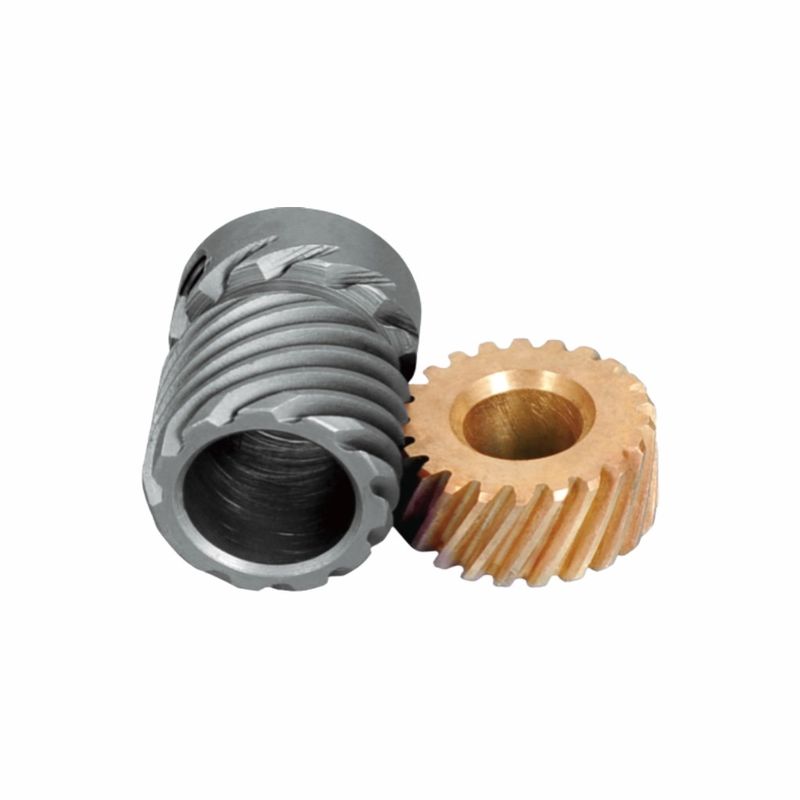

Par de Engrenagens Sem-Fim - Engrenagem Helicoidal para Costura Zigzag


I. Princípio de Design —— Lógica de Precisão da Transmissão Espacial de Eixos Não Paralelos
Este é um par de engrenagens sem-fim, com o design centralizado em torno de “mudança de direção espacial de 90° + controle preciso de grande relação de transmissão”:
1. Perfil do Dente e Mecanismo de Engrenamento
▶ O sem-fim tem uma superfície de dente helicoidal (semelhante a um parafuso, com um perfil de dente contínuo), e a engrenagem sem-fim tem um perfil de dente em arco que envolve a linha helicoidal do sem-fim. Durante o engrenamento, os dentes helicoidais do sem-fim “cortam gradualmente” nas ranhuras dos dentes da engrenagem sem-fim. A área de contato é mais de 3 vezes maior do que a de uma engrenagem cilíndrica, o impacto da transmissão é reduzido em 70% e o ruído é ≤ 72dB (atendendo à demanda silenciosa da oficina de máquinas de costura).
▶ Os dois eixos são espacialmente escalonados em 90° (o sem-fim é horizontal e a engrenagem sem-fim é vertical), substituindo mecanismos complexos de mudança de direção, como engrenagens cónicas, reduzindo o volume da cabeça da máquina de costura em 40% e adaptando-se ao layout compacto da máquina de costura zigzag.
2. Relação de Transmissão e Conversão de Movimento
Pode atingir uma grande relação de transmissão. Após a rotação de alta velocidade do motor ser desacelerada pela engrenagem sem-fim, a engrenagem sem-fim emite baixa velocidade e alto torque, acionando com precisão o mecanismo de balanço da agulha para realizar um movimento recíproco em “zigzag”, garantindo a frequência de balanço uniforme da agulha e a densidade uniforme da costura.

II. Adaptação de Materiais —— Sinergia Funcional da Combinação “Aço - Cobre”
A seleção de materiais do sem-fim (aço) e da engrenagem sem-fim (liga de cobre) é um típico “equilíbrio triangular de resistência - resistência ao desgaste - redução de ruído”:
1. Sem-fim (Elemento de Acionamento)
É selecionado aço estrutural ligado e, através de cementação e têmpera + retificação, a dureza da superfície do dente atinge HRC58 - 62, e a vida útil resistente ao desgaste excede 12000 horas (capaz de suportar a carga de impacto de partida-parada de alta frequência da máquina de costura); o núcleo mantém a tenacidade para evitar fraturas por sobrecarga.
2. Engrenagem Sem-Fim (Elemento Acionado)
É adotado bronze estanho ZCuSn10Pb1 (ou bronze de alumínio). O coeficiente de atrito da liga de cobre é ≤0,15 (excelente propriedade autolubrificante), o que pode reduzir o desgaste do sem-fim em mais de 50% durante o engrenamento; além disso, o módulo elástico do cobre é baixo (apenas 1/3 do do aço), o que pode absorver a vibração do engrenamento, reduzir o risco de “pular linha e quebra de linha” da máquina de costura e garantir que a precisão da costura seja ≤± 0,1 mm.

III. Valor Funcional —— “Coração da Costura” da Máquina de Costura Zigzag
Na máquina de costura zigzag, este conjunto de pares de engrenagens assume a “unidade de controle central para gerar costuras zigzag” e domina três movimentos-chave:
1. Controle do Movimento de Balanço da Agulha
A rotação uniforme da engrenagem sem-fim, através da roda excêntrica + mecanismo de biela, converte a rotação da engrenagem sem-fim no balanço esquerda - direita da agulha. Quando a relação de transmissão i=20, o eixo principal gira 20 vezes, e a agulha completa 1 conjunto de balanços zigzag, adaptando-se às necessidades de costura de tecidos elásticos como roupa íntima e sutiãs.
2. Coordenação e Correspondência da Alimentação
O eixo da engrenagem sem-fim está ligado à came de alimentação para controlar o movimento para frente e para trás dos dentes de alimentação. A direção de alimentação é perpendicular ao balanço da agulha (a agulha balança para a esquerda e para a direita, e os dentes de alimentação alimentam para frente e para trás). Os ritmos de movimento dos dois são sincronizados com precisão para formar uma costura em “zigzag” e evitar rugas no tecido.
3. Garantia de Sincronização da Lançadeira
Está ligado ao mecanismo de acionamento da lançadeira para garantir que a velocidade de rotação da lançadeira corresponda à frequência de perfuração da agulha, realizando a conexão perfeita de “agulha saindo do furo - lançadeira prendendo a linha”, e a taxa de salto de linha é ≤0,1%.

Este conjunto de pares de engrenagens sem-fim, com o design de transmissão de eixo não paralelo espacial, materiais funcionais aço-cobre e controle preciso da costura, torna-se o suporte central para gerar “costuras zigzag” da máquina de costura zigzag. Ele não apenas atende às demandas básicas de máquinas industriais leves por “compactação, silêncio e durabilidade”, mas também se adapta aos cenários segmentados de diferentes tecidos e diferentes costuras por meio de personalização. É um exemplo típico da combinação de “controle preciso e produção flexível” na tecnologia de transmissão de máquinas de costura —— pequenas engrenagens impulsionam uma grande indústria e apoiam a inovação de processos de indústrias como vestuário e roupa íntima.
