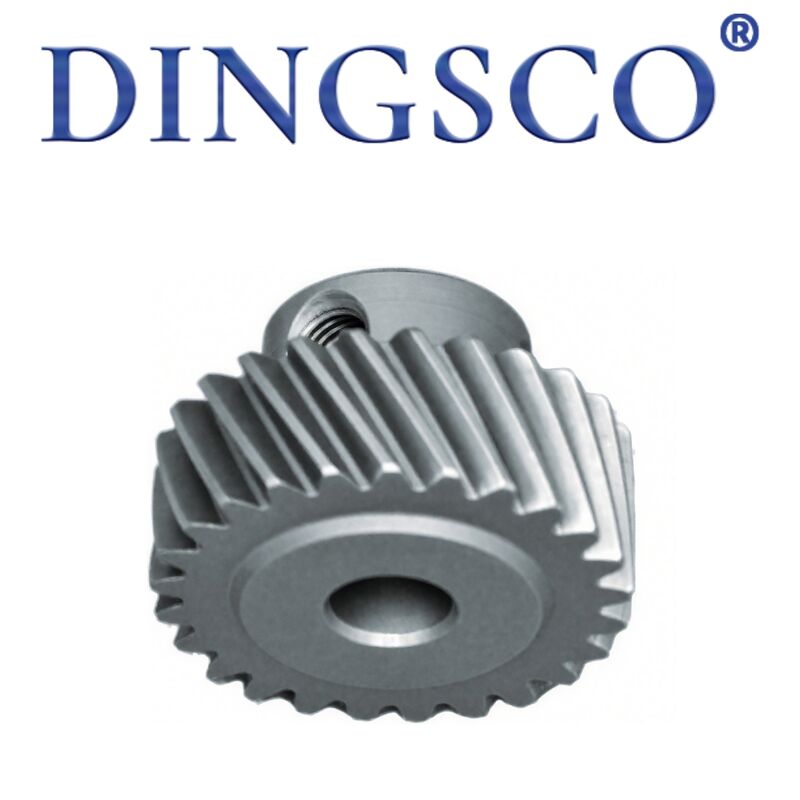

Custom 20CrMnTi 7200 Novas Engrenagens de Máquina de Costura de Ferramenta de Alta Velocidade

Engrenagens Personalizadas 20CrMnTi 7200 Novas para Máquinas de Costura de Ponto Fixo de Alta Velocidade

As engrenagens novas 7200 para máquinas de costura de ponto fixo de alta velocidade são componentes de transmissão essenciais para novas máquinas de ponto fixo computadorizadas de alta velocidade como a Brother S-7200A, incluindo principalmente engrenagens cônicas do eixo superior, engrenagens cônicas do eixo vertical, engrenagens retas do eixo inferior, engrenagens de acionamento de plástico, etc. Feitas de aço liga composto de alta precisão e plástico de engenharia de alto desempenho, elas se adaptam a operações de ultra-alta velocidade de até 5000~8000rpm, transmitindo energia com precisão para controlar o movimento síncrono da barra da agulha, do gancho rotativo e do dente transportador, garantindo pontos estáveis, baixo ruído e longa vida útil em costura de alta velocidade. Fornecendo suporte de transmissão confiável para cenários de produção em alto volume de vestuário, têxteis para o lar, artigos de couro, etc.

 Características do Produto

• Adaptabilidade a Alta Velocidade: Suporta operação contínua de alta velocidade de 5000~8000rpm com transmissão estável e sem saltos de dente
• Material Composto: Engrenagens de metal (20CrMnTi/42CrMo) com alta resistência e resistência ao desgaste; engrenagens de plástico (POM/Nylon) para redução de ruído e amortecimento
• Engrenamento de Alta Precisão: Precisão dos dentes ISO 6~7, folga 0.02±0.1mm, sincronização precisa
• Design em Conjunto: Conjunto completo de engrenagens retas, cônicas e de eixo correspondendo às dimensões do modelo 7200 original
• Baixo Ruído e Vibração: Superfícies dos dentes retificadas e polidas, ruído ≤72dB em alta velocidade
• Resistência à Fadiga: Passou no teste de vida útil de 10.000 horas, resistente ao desgaste, pites e quebras em uso contínuo
• Fácil Instalação: Furos padrão originais, chavetas e estrutura de posicionamento para substituição direta

Tabela de Parâmetros Técnicos

Princípio de Funcionamento

• A potência do motor é transmitida ao eixo superior; a engrenagem cônica do eixo superior engrena a 90° com a engrenagem cônica do eixo vertical superior, convertendo a rotação horizontal em rotação vertical
• A engrenagem cônica do eixo vertical inferior inverte 90° novamente com a engrenagem reta do eixo inferior, acionando o eixo inferior e o gancho rotativo de forma síncrona
• A engrenagem de plástico do eixo inferior aciona o eixo transportador e o mecanismo de recolhimento da agulha simultaneamente, realizando a sincronização de tempo rigorosa da barra da agulha — gancho rotativo — dente transportador
• A relação de velocidade (aproximadamente 1:1~1:2) é controlada pela correspondência do número de dentes, garantindo a correspondência precisa do movimento de todos os mecanismos a um máximo de 8000rpm e pontos uniformes
• As engrenagens de plástico amortecem, absorvem vibrações e reduzem o ruído; as engrenagens de metal suportam a transmissão de torque central; a colaboração composta alcança transmissão estável em alta velocidade

Principais Aplicações

• Indústria de Vestuário: Costura em linha de montagem de alta velocidade para moda, jeans, malhas, camisas
• Indústria Têxtil para o Lar: Processamento em massa de alta velocidade de cortinas, roupas de cama, capas de sofá
• Indústria de Artigos de Couro: Costura de alta velocidade de materiais médios a grossos para bolsas, roupas de couro, sapatos
• Tecidos Industriais: Produção em massa padrão de tendas, bagagens, cintos de segurança
• Espessura do Material: Leve ~ médio pesado (0.1~6mm), máximo 8000 pontos/min
• Funções Principais: Transmissão de alta velocidade, mudança de direção precisa, sincronização de tempo, pontos estáveis, operação de baixo ruído

Vantagens do Produto

• Estabilidade em Alta Velocidade: Sem trepidação ou saltos de dente a 8000rpm, a precisão dos pontos atinge o nível A da indústria
• Durabilidade Composta: Superfície endurecida de metal resistente ao desgaste; engrenagens de plástico amortecedoras; vida útil 30%+ maior que peças comuns
• Ruído Ultra-baixo: Dentes retificados de precisão + amortecimento de plástico, ruído ≤72dB, melhorando o ambiente da oficina
• Sincronização Precisa: Controle preciso da folga, erro de sincronização <0.01mm entre agulha, gancho e transportador, pontos perfeitos
• Adaptação Original: Correspondência 1:1 de dimensões, furos, chavetas para o modelo 7200, substituição direta sem modificação
• Manutenção Fácil: Lubrificação suave, baixo acúmulo de poeira, desgaste uniforme, reduzindo o tempo de inatividade para substituição
• Custo-benefício: Comparável a peças originais importadas, preço mais baixo, entrega mais rápida, serviço pós-venda mais conveniente

Processo de Produção

Engrenagens de Metal (20CrMnTi/42CrMo)

• Inspeção de Matéria-Prima → 2. Forjamento de Precisão/Extrusão a Frio → 3. Pré-tratamento de Normalização → 4. Torneamento Fino CNC (OD, ID, faces de extremidade, furos)
• Fresagem/Modelagem de Engrenagens → 6. Cementação e Têmpera (HRC58~62) → 7. Revenimento a Baixa Temperatura
• Retificação de Furo/Face de Extremidade → 9. Retificação de Engrenagens (ISO 6) → 10. Detecção de Falhas, Teste de Precisão e Engrenamento
• Tratamento Anti-ferrugem, Marcação a Laser, Limpeza e Embalagem

Engrenagens de Plástico (POM/Nylon 66)

• Secagem de Matéria-Prima → 2. Moldagem por Injeção de Precisão → 3. Rebarbação e Tratamento de Envelhecimento → 4. Fresagem CNC (chavetas, furos de posicionamento)
• Acabamento dos Dentes → 6. Teste Dimensional, de Dureza e de Tensão → 7. Limpeza, Anti-ferrugem e Embalagem

Por que nos escolher?

• Retificação CNC de 7 eixos: Adotamos retificadoras CNC de 7 eixos de alta precisão, mantendo tolerâncias tão apertadas quanto ±5μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com durabilidade excepcional.

• Forte expertise técnica: Nossa equipe principal de P&D inclui profissionais com doutorado e mestrado especializados em tecnologia de engrenagens cônicas espirais, fornecendo forte suporte técnico para projetos complexos.

• Testes rigorosos e alta precisão: Todas as engrenagens passam por inspeção de 100% com sistemas de metrologia Gleason. Podemos atingir precisão DIN 6 com controle rigoroso do perfil do dente e erros de direção, mantendo nossa qualidade em um nível líder na indústria.

• Alta eficiência de transmissão: Nossos projetos de engrenagens suportam uma relação de redução de estágio único de até 300:1, com eficiência de transmissão real atingindo mais de 95%, melhorando significativamente a utilização de energia.

• Excelente durabilidade e custo-benefício: Nossas engrenagens oferecem 40% menos custo de ciclo de vida e uma taxa de falha abaixo de 0,5%, garantindo operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e prazo de entrega curto: Apoiados por nosso processo de produção digitalizado, somos capazes de encurtar o ciclo de entrega para apenas 20 dias úteis, ajudando você a acelerar o desenvolvimento e o lançamento de projetos.

• Capacidade profissional de design personalizado: Fornecemos soluções de engrenagens totalmente personalizadas para aplicações que exigem alta redução, alta velocidade, carga pesada, baixo ruído e perfis especiais de dentes pequenos, com base em suas condições de trabalho reais.
