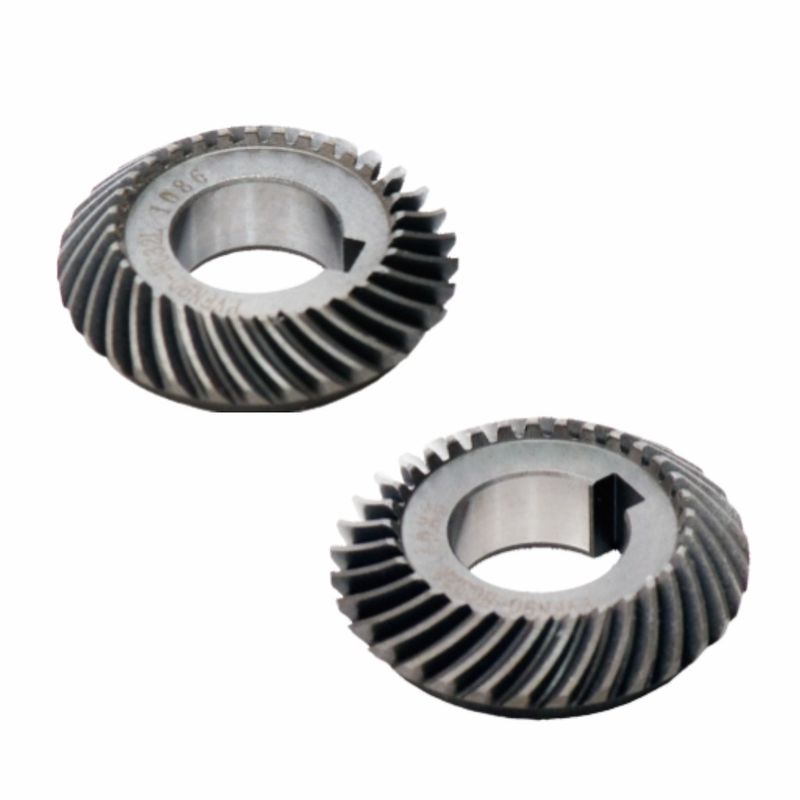

Engrenagem de angular de redução 90° Pinião de direção para redutor planetário 60

Pinhão de direção da engrenagem 90° do ângulo de redução para o redutor planetário 60

Alta precisão:A fim de garantir a precisão de transmissão do redutor planetário 60, a precisão de fabricação da engrenagem angular é alta. Em termos de tecnologia de processamento, é necessário controlar rigorosamente o erro de formato do dente e o erro de passo do dente para garantir uma transmissão de potência precisa, tornar a saída do redutor mais precisa e atender às necessidades de cenários de aplicação sensíveis à precisão da transmissão, como equipamentos de automação e instrumentos de precisão.

Alta capacidade de carga:O redutor planetário 60 precisa transmitir grandes torques sob muitas condições de operação, e as engrenagens angulares precisam ter resistência e rigidez suficientes para suportar essas cargas. Geralmente são selecionados aços-liga de alta resistência, e sua dureza e resistência à fadiga são melhoradas por meio de têmpera e cementação, de modo a garantir uma operação confiável sob condições de trabalho complexas e evitar desgaste prematuro ou fratura.

Boa eficiência de transmissão:No processo de transmissão de potência, a perda por atrito da própria engrenagem angular deve ser tão pequena quanto possível para melhorar a eficiência geral de transmissão do redutor planetário 60. Isto depende do processo de fabricação de precisão para garantir o acabamento da superfície do dente, bem como um projeto de lubrificação razoável, reduzir a perda de energia, reduzir a geração de calor durante a operação e melhorar a estabilidade e economia do sistema.

Diferentes parâmetros do perfil do dente têm efeitos diferentes no seu desempenho:

ⅰNúmero de dentes

• Afeta a taxa de transmissão: Se o número de dentes entre a engrenagem angular e a engrenagem de engate de fase for grande, a relação de transmissão é grande, a velocidade de saída é baixa, mas o torque é grande, o que é adequado para ocasiões que exigem grande torque e baixa velocidade; A diferença no número de dentes é pequena, a relação de transmissão é pequena, a velocidade de saída é alta, o torque é pequeno e é adequado para cenários com requisitos de alta velocidade.
• Afeta a estabilidade:De modo geral, quanto mais dentes houver e quanto mais dentes envolvidos no engrenamento ao mesmo tempo, mais estável será a transmissão.

ⅱMódulo

• Afeta a capacidade de carga:O módulo é um parâmetro importante para medir o tamanho da engrenagem, o módulo é grande, o tamanho do dente é grande, a carga pode ser suportada pelo grande, adequado para condições de serviço pesado; Se o módulo for pequeno, o tamanho do dente é pequeno e a capacidade de carga é baixa, o que é frequentemente usado em ocasiões sensíveis a cargas leves, tamanho e peso.
• Afeta a precisão da transmissão:Se o módulo for grande, o passo do dente será grande e os erros de fabricação e instalação terão um impacto relativamente grande na precisão da transmissão; Se o módulo for pequeno, o passo do dente será pequeno, o que pode atingir alta precisão de transmissão e é frequentemente usado em equipamentos de precisão.

ⅲÂngulo de pressão

• Condição de estresse envolvida..
• Afeta o grau de coincidência:Se o grau de coincidência for grande, a estabilidade da transmissão é boa e a capacidade de carga é alta; O ângulo de pressão inadequado reduzirá o grau de coincidência e afetará a estabilidade da transmissão e a capacidade de carga.

Soluções de engrenagens de precisão DINGSCO -Força pioneira em transmissão de equipamentos

Principais vantagens: Equipamentos de última geração × Processos digitalizados × Serviços de ciclo completo

Como fabricante líder de engrenagens de precisão, a DINGSCO é especializada na produção personalizada de micro engrenagens cônicas espirais de alta precisão e engrenagens hipóides por meio de nossas múltiplas retificadoras/fresadoras CNC de engrenagens cônicas espirais de sete eixos e cinco ligações e tecnologia de cortador cônico espiral Gleason. Com classe de precisão DIN 6 (erro de perfil do dente ≤ ±5μm), eficiência de transmissão 95%+ e taxas de redução ultra-altas, oferecemos soluções de transmissão confiáveis ​​para robótica, acionamentos motorizados, veículos de novas energias e muito mais.

Por que escolher a DINGSCO?
✅ Alta precisão:Alcançando precisão de grau DIN 6, liderando a indústria no controle de erros de perfil de dente.

✅ Alta Eficiência:Com uma taxa de redução de estágio único de até 300:1 e uma eficiência de transmissão superior a 95%.

✅Durabilidade: Custo do ciclo de vida 40% menor, taxa de falha <0,5%.
✅Resposta rápida:O processo digital pode encurtar o ciclo de entrega para 20 dias úteis.

Contate-nos em breve para propostas de otimização de engrenagens e simulações de malha 3D!
