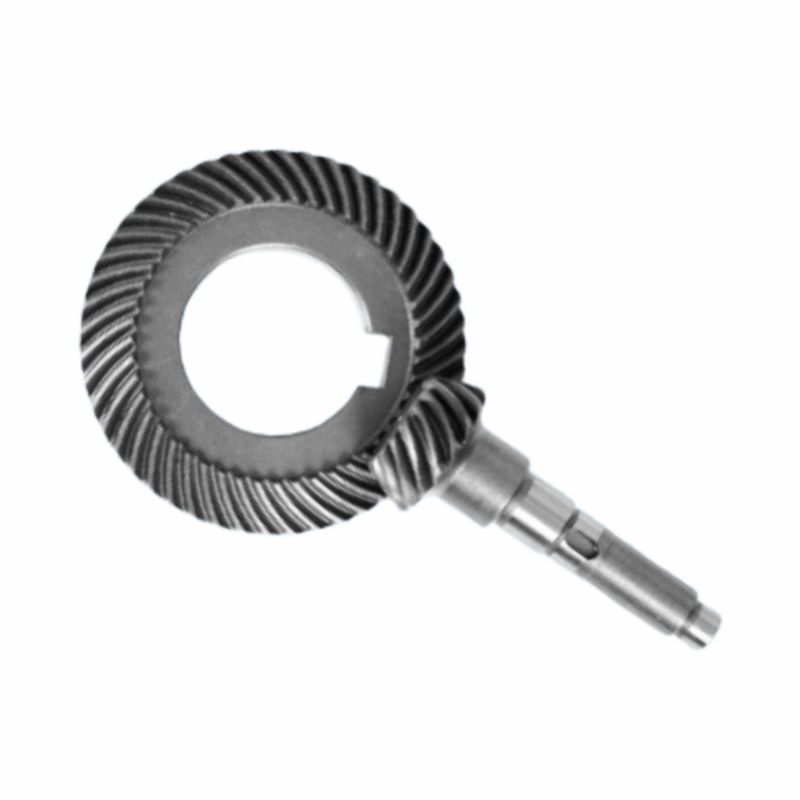

Kit de engrenagem de ângulo hipoidal 80 graus de engajamento para micro redutor

Kit de engrenagem de ângulo hipoidal 80 graus de engajamento para micro redutor

1Principios técnicos e características estruturais
1 Projeto do ângulo de intersecção do eixo não-padrão

• Ângulo do eixo de 80°:Diferente da transmissão vertical de 90° das engrenagens hipoides tradicionais, os eixos de entrada e saída desta engrenagem estão dispostos num ângulo de 80°,adequado para cenários em que o espaço é limitado ou é necessária uma transmissão não ortogonal.
• Deslocamento do eixo:O ponto de malhagem da engrenagem hipoide não está no eixo, mas o projeto de deslocamento otimiza a distribuição do estresse de contato da superfície do dente para melhorar a capacidade de suporte.

2 Processo de moagem de engrenagens e características dos materiais

• Processamento da superfície dos dentes duros:O processo de carburação e de apagamento é adotado, a dureza da superfície do dente é de até 56-62HRC, e após moagem de alta precisão, a rugosidade da superfície do dente Ra≤0,8μm,e o nível de precisão pode atingir ISO 10 ou superior, o que reduz significativamente o desgaste e o ruído.
• Tecnologia de deslocamento contínuo:Utilizando uma máquina de mecanização de engrenagens em espiral CNC completa, indexação contínua cortando através de uma cabeça de corte de camada dupla, evitando a perda de precisão do tradicional dividimento intermitente de dentes,e suportando o ajuste independente dos parâmetros das superfícies côncavas e convexas.

3 Design miniaturizado

• Design compacto:Estão disponíveis diâmetros tão pequenos como 38 mm e o peso é leve, tornando-os adequados para integração em equipamentos de precisão.
• Configuração do eixo oco:Alguns modelos usam eixo de saída oco para montagem direta de acoplamentos ou parafusos de chumbo, simplificando o projeto mecânico.

2. Vantagens de desempenho

1 Alta taxa de redução e elevada eficiência

• Relação de engrenagem de um estágio até 300:1:Em comparação com os redutores de engrenagens de minhoca (eficiência de apenas 60%-70%), as engrenagens hipoides têm uma eficiência superior a 90% e não se bloqueiam automaticamente,que é adequado para cenários que exijam transmissão bidirecional.
• Função de baixo ruído:O método de malhagem de dentes helicoidais reduz o impacto e, com o processo de moagem de engrenagens, o ruído pode ser controlado abaixo de 60 dB, o que é melhor do que o de engrenagens convexas comuns.

2 Alta capacidade de carga e longa vida útil

• Aumento da resistência ao contacto:Após carburar e apagar, uma camada endurecida de 0,3-0,5 mm é formada na superfície do dente,e a tensão de contato pode ser aumentada em mais de 30% em combinação com o design de zona de contato da superfície do dente otimizada.
• Resistência a choques:Adequado para condições frequentes de arranque-parada ou flutuação de carga.

3 Adaptabilidade espacial

• Instalação flexível:Suporta a instalação de flange, instalação de pé e outros métodos, e o eixo de saída pode ser personalizado para se adaptar a estruturas mecânicas complexas.
• Optimização da distância de deslocamento:Ao ajustar o deslocamento do eixo, a resistência da pequena roda pode ser equilibrada com a eficiência da transmissão.

3- Cenários de aplicação típicos
1 Automatização industrial

• Articulações robóticas colaborativas:Por exemplo, as articulações do pulso de robôs de braço duplo usam engrenagens hipoides de 80 ° para alcançar uma transmissão de alta densidade de binário, reduzindo o volume da articulação.
• Fase de posicionamento preciso:Mecanismo de manipulação de wafer em equipamentos de semicondutores que assegura a precisão de posicionamento (erro de repetibilidade ≤ ± 1 minuto de arco) utilizando uma alta taxa de redução e características de baixa reação.

2 Máquinas médicas e alimentares

• Dispositivos de instrumentos cirúrgicos:As articulações giratórias, como os endoscópios, exigem baixo ruído, longa vida útil e materiais compatíveis com a FDA.
• Equipamento de embalagem de alimentos:O mecanismo de indexação da máquina de enchimento de alta velocidade deve suportar impactos de arranque e de parada frequentes e as características resistentes ao desgaste do engrenagem hipoide podem prolongar o intervalo de manutenção.

3 Aeroespacial e Militar

• Sistema de controlo de voo de UAV:O micro redutor é usado para o controle de servo, e o ângulo de interseção do eixo de 80 ° otimiza o layout do espaço interno da fuselagem.
• Dispositivos de orientação de mísseis:Em temperaturas extremas (-50°C a 125°C) e ambientes de vibração, as engrenagens apagadas carburizadas são mais confiáveis do que as engrenagens de minhoca tradicionais.

4Sugestões de manutenção e selecção

• Requisitos de lubrificação:O óleo lubrificante deve ser substituído após 300 horas de primeira utilização e o nível de óleo deve ser verificado a cada 3000 horas ou seis meses.
• Para evitar a mistura de óleo mineral com óleo sintético.
• Inspecção do selo de óleo:Assegurar que o selo de óleo seja embebido em óleo durante o armazenamento a longo prazo para evitar o endurecimento dos lábios; se for detectado vazamento de óleo durante o funcionamento, o selo de óleo deve ser substituído a tempo.

Bem-vindo ao personalizado---Personalização não padrão de engrenagens Dingsco

1.Transformação das conquistas científicas e tecnológicas:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.

2Serviço personalizado: Fornecemos serviços personalizados não-padrão, que podem realizar uma gama completa de serviços, tais como design de engrenagem, cálculo de força, análise de contato, cálculo de ferramentas, reversão de erro de perfil dentário,etc.. para satisfazer as necessidades personalizadas dos clientes.

3Força da equipa: Nossa equipe tem uma rica experiência na indústria de engrenagens, divisão clara do trabalho e trabalho em equipe, e promovem conjuntamente a nossa empresa para se tornar um pioneiro na indústria.
