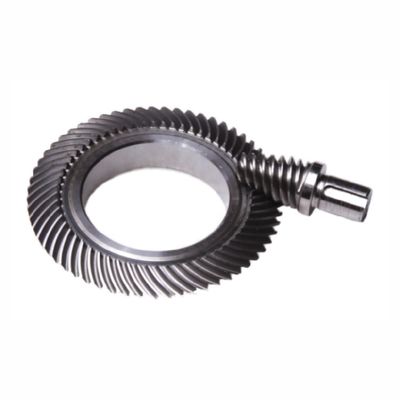

Reacção de alta redução do engrenagem de bisel hipoidal HRH

Uma engrenagem hipoide de alta proporção refere-se a um sistema de engrenagem hipoide que proporciona uma redução significativa da velocidade ou um aumento do binário.O termo "rácio elevado" indica que o sistema de engrenagens alcança uma grande relação de redução entre os parâmetros de entrada e saída.

• As engrenagens hipoides de alta redução são especificamente concebidas para obter uma redução significativa da velocidade e um aumento substancial do binário, sendo capazes de obter índices de redução mais elevados,normalmente variam de 101 para 100:1 ou mesmo mais.
• De alta redução de engrenagens hipoides, com a sua capacidade de obter uma redução substancial da velocidade e um alto binário de saída,são frequentemente utilizados em aplicações que exigem uma transmissão de potência significativa e amplificação de binárioSão comumente utilizados em máquinas industriais pesadas, sistemas de transmissão de energia e robótica.
• Embora ambas as engrenagens hipoides comuns e as engrenagens hipoides de alta redução sejam projetadas para lidar com binário,As engrenagens hipoides de alta redução são tipicamente construídas para suportar cargas de binário mais elevados devido à sua utilização prevista em aplicações que exigem uma potência de binário elevada..
• O projeto e a geometria dos dentes das engrenagens hipoides de alta redução são otimizados para alcançar maiores proporções de redução e lidar com maior binário.perfis dentários reforçados, e tratamento térmico especializado para acomodar as exigências de cargas e torque mais elevados.

Hipóide de alta taxa de redução, também conhecido como acionamento de minhoca helicoidal, é uma alternativa aos acionamentos de engrenagem de minhoca tradicionais.

Em comparação com a transmissão de engrenagem de minhoca, a transmissão hipoidea de alta taxa de redução tem muitas vantagens:

Características das engrenagens hipóides:

• Mudanças no ângulo do binário transmitido
• Capaz de suportar cargas maiores
• A transmissão é mais estável e o ruído é baixo
• Deslocamento ajustável

Vantagens da transmissão das engrenagens hipoides:

• O eixo da pequena roda é deslocado, o que aumenta o ângulo de hélice da pequena roda, resultando num aumento significativo do diâmetro da pequena roda,aumentando assim a resistência e a rigidez da pequena roda· e alcançando uma maior taxa de transmissão do que as engrenagens em espiral, nas mesmas condições.
• Há deslizamento relativo ao longo da direção de comprimento do dente e direção de altura do dente, de modo que a superfície do dente se desgasta uniformemente.Melhora o acabamento da superfície dos dentes e reduz o ruído.
• O deslocamento do eixo permite uma maior liberdade no arranjo da transmissão no espaço.
• O eixo é deslocado e pode ser cruzado, e ambas as rodas podem ser suportadas por estrias estáveis.
• O ângulo da hélice da roda pequena é aumentado, a resistência é significativamente melhorada e pode se adaptar a uma maior taxa de transmissão.
• Boas condições de lubrificação e elevada eficiência de transmissão.

Desvantagens em comparação com outros tipos de acionamento por eixo escalonado:

• O cálculo e o projeto são muito mais complicados do que outros pares de engrenagens.
• Em comparação com os engrenagens espirais ortogonais gerais, o cálculo do ajuste do dente é mais complicado e a correspondência da área de contato também é difícil.
• As condições de lubrificação são elevadas e são necessários lubrificantes de engrenagem hipoides especiais.
