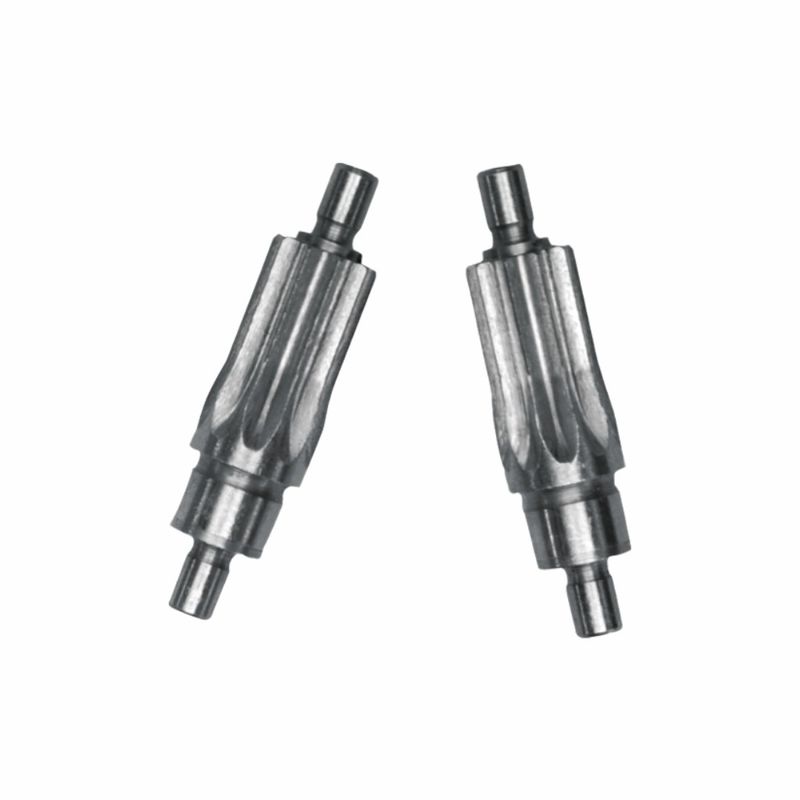

Componente de Transmissão por Eixo Estriado para Furadeiras Elétricas Sem Fio de 7mm

Componente de transmissão do eixo de linha para brocas elétricas sem fio de 7 mm

I. Funções Básicas do eixo de transmissão de potência da broca elétrica
O eixo de spline é um componente chave de transmissão entre a caixa de velocidades e o eixo de descarga/saída da broca elétrica, realizando três tarefas principais:
1- Transmissão de energia.
A saída de rotação de alta velocidade do motor de perfuração elétrica é transmitida para o chuck através da malhagem dos dentes de spline, levando a broca a girar.em comparação com a transmissão de chave única, a capacidade de carga do binário é aumentada de 3 a 5 vezes (equivalente ao requisito de binário de 10 a 50 N · m de uma broca elétrica de 7 mm).
2. Adaptação do binário
O perfil do dente do spline involute (ou spline retangular) do eixo do spline pode otimizar o perfil do dente para tornar a distribuição de binário mais uniforme e evitar a concentração de estresse local.Durante as frequentes mudanças de arranque, parada e carga da broca elétrica, reduz o desgaste dos dentes do eixo e prolonga a vida útil.
3.Guia de precisão
A precisão da coaxialidade do eixo de spline garante a concentricidade da transmissão entre o motor e o chuck, fazendo com que o escoamento de rotação da broca ≤ 0,1 mm,melhorar a precisão da perfuração, evitando o desvio e a quebra da broca.

II. Coordenação com o Mecanismo Elétrico de Perforação
Se a broca elétrica tiver uma função de impacto, o eixo do spline precisa cooperar com um bloco/embreagem de impacto para realizar a ação do composto de corte rotativo + impacto axial:
1.Modo de rotação pura (por exemplo, madeira de perfuração, plástico)
O eixo do spline liga-se diretamente à engrenagem de saída da caixa de velocidades, transmite uniformemente o binário do motor e impulsiona o chuck para impulsionar a rotação da broca.A velocidade de rotação é ajustada pela caixa de velocidades para corresponder aos requisitos de perfuração de diferentes materiais.
2.Modo de rotação de impacto (por exemplo, perfuração de concreto, parede de tijolos)
O eixo do spline está ligado a um bloco de impacto (com dentes cónicos).gerando impacto de alta frequênciaO material de alta resistência do eixo de spline pode suportar a carga de impacto e garantir o funcionamento estável da função de impacto.

III. Principais conceitos de miniaturização + alta fiabilidade para brocas elétricas
Para atender ao espaço compacto e à alta confiabilidade das brocas elétricas sem fio de 7 mm, o eixo do spline tem estes projetos especiais:
1. Tamanho e precisão
▶Diâmetro pequeno do eixo (compatível com um parafuso de perfuração de 7 mm, o diâmetro externo do eixo de spline ≤ 10 mm), utilizando um spline retangular de pequeno diâmetro, com uma largura de dente de 2 - 4 mm,assegurar a capacidade de carga do binário num pequeno tamanho.
▶Os dentes em linha são processados por trituração + moagem, com uma precisão do perfil dentário de grau 7 - 8 e uma rugosidade de superfície Ra ≤ 0,8μm, reduzindo o ruído da malha e melhorando a eficiência da transmissão.
2.Material e tratamento térmico
O aço de liga de carbono médio é selecionado. Após o resfriamento e o temperamento, os dentes do spline são endurecidos por indução, e o núcleo permanece duro.resistente à torção e à quebra enquanto resistente ao desgaste.
3.Anti-afrouxamento e montagem
O eixo do spline e a extremidade de saída da caixa de velocidades adotam um ajuste de interferência + posicionamento do anel de retenção.evitar o afrouxamento do eixo da válvula causado pela vibração da broca elétrica; quando combinado com a mangueira de spline do chuck, anéis elásticos de retenção ou bloqueio de rosca são usados para garantir a confiabilidade da transmissão.

IV. Modos de falha e Garantia da vida útil
As falhas comuns do eixo do spline da broca elétrica incluem desgaste da superfície do dente, fratura da raiz do dente e deslizamento do spline, que podem ser evitados através da otimização do projeto:
1. Desgaste da superfície dos dentes:Adotando um tratamento de cromo duro ou nitruração, a dureza da superfície do dente é aumentada para HRC60 - 65, e a vida útil resistente ao desgaste é prolongada 2 vezes.
2- Fratura da raiz do dente.Otimizar o filete da raiz do dente em spline, reduzindo o fator de concentração de tensão e evitando a quebra da raiz do dente sob carga de impacto.
3- Deslizamento.Controlar a interferência do lado do dente e cooperar com a expansão elástica da manga do spline para evitar o deslizamento induzido por carga.

Este conjunto de eixos é a "espinha dorsal" das brocas elétricas sem fio de 7 mm: transmite torque através de malhas multi-dentes, adapta-se a modos de rotação pura e rotação de impacto,e com um design miniaturizado e de alta precisão, garante a precisão e a fiabilidade da perfuração da broca elétrica num espaço estreito e cargas variáveis.e precisão permite que o eixo de pequeno tamanho transporte grande torque, supporting the full - scenario application of the electric drill from home DIY to light industrial operations —— A small shaft drives great energy and is the core transmission foundation for the efficient operation of the electric drill.
