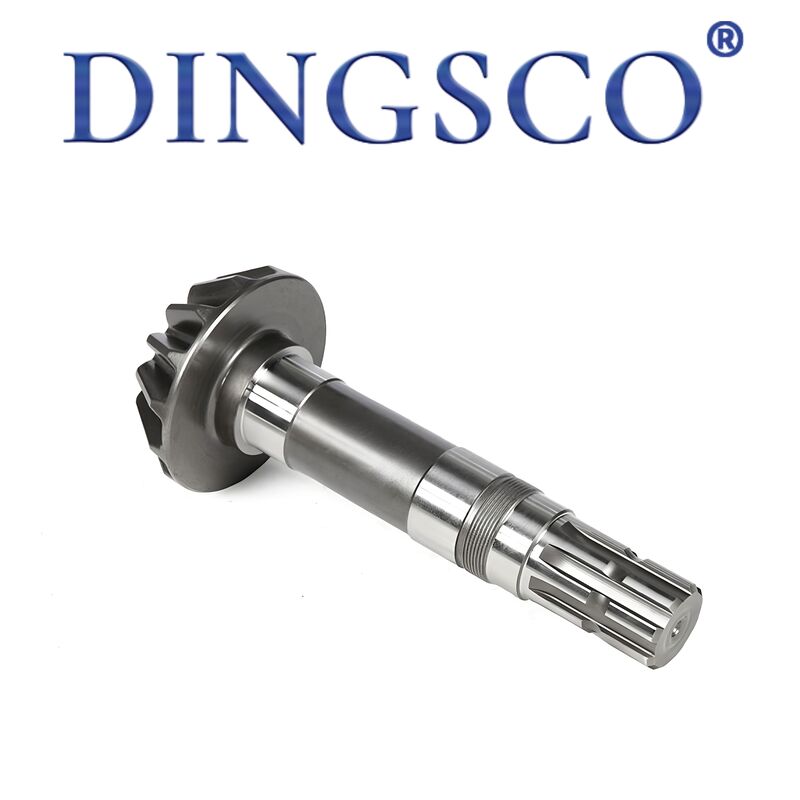

Conjunto do eixo de movimentação da elevada precisão 42CrMo para a peça mecânica industrial da transmissão

Conjunto do eixo de movimentação da elevada precisão 42CrMo para a peça mecânica industrial da transmissão

O eixo de transmissão é um componente central de transmissão de energia em sistemas de acionamento mecânico, composto principalmente de corpo do eixo, junta universal, eixo estriado, luva telescópica, placa de flange e peso de equilíbrio. Ele conecta peças de transmissão com diferentes eixos, desvio angular e deslocamento axial, realizando transmissão de energia flexível de longa distância e compensando desvio de instalação, deslocamento de ângulo e expansão axial. Fabricado em liga de aço de alta resistência com forjamento e acabamento de precisão, apresenta alto torque, alta rigidez, resistência à fadiga e excelente equilíbrio dinâmico. Amplamente utilizado em automóveis, máquinas de construção, máquinas agrícolas, equipamentos industriais, navios e veículos de novas energias.

Recursos do produto

• Adaptável ao desvio angular e expansão axial entre dois eixos com forte compatibilidade de transmissão.
• Estrutura forjada integral com alta resistência e tenacidade, capaz de suportar cargas de impacto de alto torque.
• Tratamento de equilíbrio dinâmico de alta precisão com baixa vibração e baixo ruído em alta velocidade.
• Engrenagem estriada apertada, transmissão sem lacunas, sem escorregamento e alta eficiência de transmissão.
• A estrutura flexível da junta universal realiza a transmissão de energia em vários ângulos não coaxiais.
• Tratamento de superfície anticorrosivo aprimorado, resistente ao desgaste, resistente à corrosão e longa vida útil.
• Estrutura modular, fácil instalação, forte intercambialidade, adequada para modificação e substituição de diversos equipamentos.

Parâmetro Técnicotabela eter

Principais aplicações

• Transmissão de chassis de automóveis de passageiros, caminhões, veículos off-road e picapes.
• Máquinas de construção: eixos de transmissão para escavadeiras, carregadeiras, rolos compactadores e guindastes.
• Máquinas agrícolas: eixos de ligação de força para tratores, semeadoras, colheitadeiras e motocultivadores.
• Máquinas industriais em geral: conexão de transmissão para redutores, ventiladores, bombas d'água e máquinas-ferramentas.
• Peças de transmissão de potência para máquinas marítimas e motores auxiliares de iates.
• Acione eixos de conexão para eixos e chassis elétricos de veículos de nova energia.
• Componentes de transmissão de energia para máquinas pesadas de mineração e metalurgia.
• Eixos de transmissão para veículos AGV, linhas de produção automáticas e equipamentos logísticos inteligentes.

Vantagens do produto

• Ajuste de ângulo autoadaptável, adequado para transmissão de energia não coaxial e angular.
• A função telescópica axial compensa o deslocamento da vibração para evitar fraturas e interferências.
• Forjamento integral com alta resistência, resistência ao impacto, resistência à fadiga e excelente desempenho de alto torque.
• Equilíbrio dinâmico preciso, operação estável em alta velocidade com baixa vibração e ruído ultrabaixo.
• Transmissão estriada apertada sem escorregar, com eficiência de transmissão superior a 98%.
• Superfície anticorrosiva e resistente ao desgaste com boa vedação à prova de poeira, adaptável a ambientes agressivos.
• Especificações completas, personalizáveis ​​em comprimento, diâmetro do eixo e estrutura de conexão.
• Alta universalidade, substituição direta de peças originais, fácil instalação e manutenção.

Processo de Produção

• Inspeção de matéria-prima → 2. Corte de aço e forjamento a quente de precisão
• Normalização de pré-aquecimento para alívio de tensão → 4. Torneamento CNC do círculo externo e da face final
• Laminação/fresamento de estrias e usinagem de extremidade de eixo
• Reforço geral de têmpera e revenido → 7. Endurecimento superficial por indução
• Retificação de precisão do diâmetro externo e do munhão do eixo
• Conjunto de junta universal e conjunto de soldagem de flange
• Calibração de equilíbrio dinâmico geral de alta precisão
• Rebarbação, limpeza, inspeção abrangente de dimensões e dureza
• Tratamento antiferrugem, marcação, embalagem e armazenamento de escurecimento/galvanização

Cuidados

• A operação com excesso de torque e sobrecarga de velocidade é estritamente proibida para evitar torção e fratura do eixo.
• A instalação forçada sob desvio axial severo é proibida para evitar danos prematuros causados ​​por tensão adicional excessiva.
• Lubrifique regularmente as estrias e as juntas universais; é proibido o funcionamento a seco sem graxa.
• Não bata fortemente no eixo e no flange durante a instalação para evitar deformação e desvio de precisão.
• Mantenha as peças da transmissão vedadas e à prova de poeira para evitar desgaste abrasivo causado por impurezas sedimentadas.
• A temperatura operacional não deve exceder a faixa nominal para evitar fadiga do metal e degradação do desempenho do material.
• Pare imediatamente para manutenção quando ocorrer vibração, ruído ou superaquecimento anormal.
• Substitua todo o eixo de transmissão integralmente quando o eixo apresentar rachaduras, desgaste severo das estrias ou folga excessiva da junta universal.
• Evite carga de impacto pesado contínuo para reduzir danos por fadiga do eixo.
• Armazenar em ambiente seco e ventilado com tratamento antiferrugem para evitar oxidação e corrosão.

Por que nos escolher?

• Retificação CNC de 7 eixos: Adotamos retificadoras CNC de 7 eixos de alta precisão, mantendo tolerâncias tão rígidas quanto ±5μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com excelente durabilidade.
• Forte conhecimento técnico:Nossa equipe principal de P&D inclui profissionais com doutorado e mestrado especializados em tecnologia de engrenagens cônicas espirais, fornecendo forte suporte técnico para projetos complexos.
• Testes rigorosos e alta precisão: Todas as engrenagens passam por inspeção 100% com sistemas de metrologia Gleason. Podemos alcançar precisão de grau DIN 6 com controle rigoroso sobre o perfil do dente e erros de direção, mantendo nossa qualidade no nível líder do setor.
• Alta eficiência de transmissão:Nossos projetos de engrenagens suportam uma taxa de redução de estágio único de até 300:1, com eficiência de transmissão real atingindo mais de 95%, melhorando significativamente a utilização de energia.
• Excelente durabilidade e eficiência de custos:Nossas engrenagens proporcionam um custo de ciclo de vida 40% menor e uma taxa de falhas abaixo de 0,5%, garantindo uma operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e prazo de entrega curto:Apoiados pelo nosso processo de produção digitalizado, conseguimos reduzir o ciclo de entrega para apenas 20 dias úteis, ajudando-o a acelerar o desenvolvimento e lançamento do projeto.
• Capacidade de design personalizado profissional: Fornecemos soluções de engrenagens totalmente personalizadas para aplicações que exigem perfis especiais de alta redução, alta velocidade, carga pesada, baixo ruído e dentes pequenos, com base em suas condições reais de trabalho.
