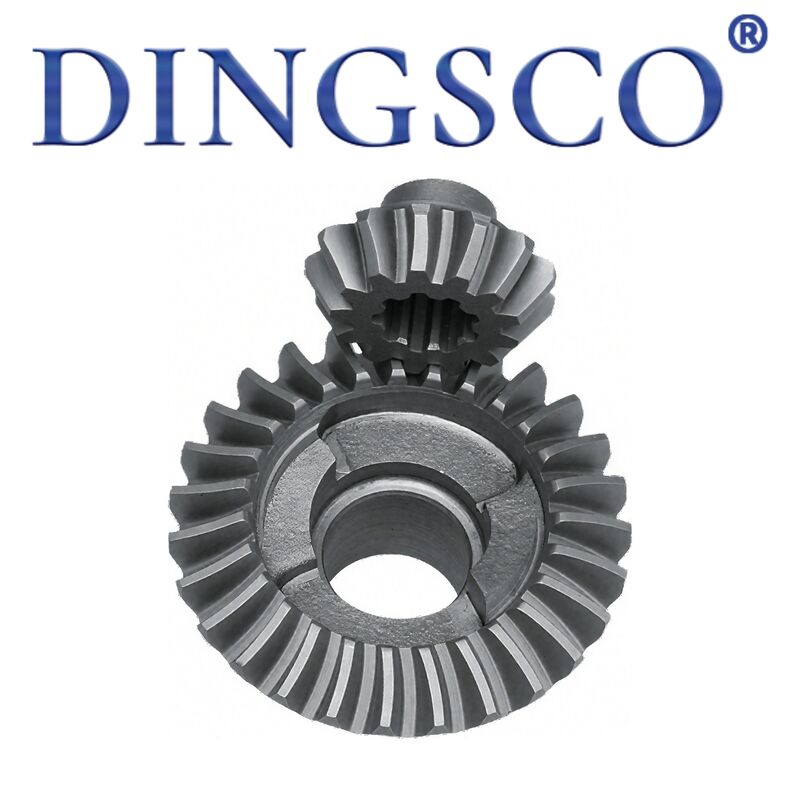

20CrMnTi Alta Precisão Zerol Bevel Gear para Máquina Industrial na China

engrenagem cônica zerol da elevada precisão 20CrMnTi para a máquina industrial em China

A engrenagem cônica Zerol é um tipo especial de engrenagem cônica espiral comângulo espiral do ponto médio = 0°. Seu traço dentário écurvado, mas sem inclinação helicoidal, intermediário entre engrenagens cônicas retas e engrenagens cônicas espirais padrão. Ele retémmalha contínua de dentes curvos e contato pontual, enquantoa força axial é quase zero, permitindo a intercambialidade com sistemas de rolamentos de engrenagens cônicas retas. Feito de40Cr, 20CrMnTi, 42CrMocomcementação/endurecimento por indução, apresentatransmissão suave, baixo ruído, sem impulso axial, capacidade de carga moderada e fácil instalação. Amplamente utilizado paraeixo de interseção (normalmente 90°), transmissão de energia, rotação para frente/para trás, espaço limitado e aplicações de acionamento de precisão sensíveis à carga de rolamento.

Recursos do produto

• Ângulo espiral zero: Ângulo espiral do ponto médioβm=0°, traço de dente curvo sem força axial,transmissão bidirecional sem impulso.
• Dente curvo + ponto de contato: Dentes curvos de Gleason componto de contato local, padrão de contato ajustável,evitar concentração de estresse.
• Suave e baixo ruído: Engrenagem gradual, baixo impacto,5–10dB mais silencioso que o chanfro reto, próximo às engrenagens cônicas espirais.
• Sem força axial, rolamentos simples: Força axial ≈0, igual ao chanfro reto,não são necessários rolamentos axiais complexos, estrutura simplificada.
• Moderada e alta resistência: Melhor resistência da raiz do que o chanfro reto,capacidade de carga entre chanfro reto e espiral.
• Intercambiável com bisel reto: Mesmas dimensões de montagem e força axial,substituição direta do chanfro reto para melhorar a suavidade.
• Ampla adaptação à velocidade média: Velocidade periférica recomendada≤5m/s, adequado para máquinas agrícolas, redutores, máquinas-ferramentas, equipamentos de costura.
• Alta precisão controlável: Terra paraAGMA 14/ISO 5, precisão de transmissão ≤10 minutos de arco.

Tabela de parâmetros técnicos

Princípio de funcionamento

• Engrenagem de ângulo espiral zero: Ângulo espiral de ponto médio = 0°, dentes curvados mas sem inclinação axial, sem força axial durante a engrenagem; os rolamentos suportam apenas cargas radiais.
• Contato de ponto progressivo: os dentes curvos de Gleason engatam gradualmente de uma extremidade até o contato total com os dentes, baixo impacto, vibração e ruído.
• Relação de transmissão constante: Os vértices do cone coincidem com os dentes evolventes esféricos, relação instantânea constante para movimento preciso.
• Acionamento bidirecional simétrico: Carga simétrica na rotação para frente/para trás, sem impulso unilateral, adequado para reversão frequente e acionamento duplo.
• Padrão de contato ajustável: Zona de contato controlada através de ajuste fino axial/radial durante a montagem, evitando contato nas bordas e concentração de tensões.

Principais aplicações

• Máquinas de costura industriais: acionamento em ângulo de 90° para máquinas de cabeçote alto, agulha dupla e sincronizadas (por exemplo, 8B/341/6B).
• Redutores agrícolas: Reversão de média velocidade e acionamento bidirecional para tratores e colheitadeiras, design simplificado de rolamentos.
• Redutores de precisão: Redutores planetários de ângulo reto e unidades servo angulares, baixo ruído e sem impulso axial.
• Máquinas-ferramentas: direção do fuso de 90° e mecanismos de alimentação para brocas e fresadoras, suaves e silenciosos.
• Automotivo/EV: Diferenciais para serviços leves, mecanismos de direção e portas traseiras elétricas, acionamento bidirecional de baixo empuxo.
• Instrumentos de precisão: antenas de radar, toca-discos ópticos e equipamentos médicos, ângulo preciso e baixa vibração.
• Máquinas têxteis/alimentares: Acionamento por eixo de interseção e avanço/reverso frequente para máquinas de acabamento e embalagem.
• Atualização de bisel reto: Substituição de engrenagens cônicas retas antigas para melhorar a suavidade, reduzir o ruído e reutilizar rolamentos.

Vantagens do produto

• Força axial zero, menor custo de rolamento: Sem impulso helicoidal, compatível com sistemas de rolamentos cônicos retos, estrutura simples e baixo custo.
• Suave e silenciosa, melhor experiência: Engrenagem progressiva dos dentes curvos, 5–10 dB mais silencioso que o chanfro reto, próximo às engrenagens cônicas em espiral.
• Simetria bidirecional, reversão durável: carregamento equilibrado para frente/reverso, sem desgaste unilateral em reversão frequente, longa vida útil.
• Contato de ponto ajustável, anti-fratura: Contato local + padrão ajustável, evita concentração de estresse, forte resistência ao impacto.
• Compatível com chanfro reto, fácil atualização: Mesmas dimensões de montagem, substituição direta sem reprojeto.
• Eficiência de velocidade média, baixo consumo de energia: Recomendado ≤5m/s, eficiência ≥94%, mais economia de energia do que engrenagens cônicas em espiral.
• Precisão controlável, acionamento preciso: Aterramento para AGMA 14, erro de ângulo ≤10 minutos de arco, posicionamento preciso.
• Baixa manutenção, econômico: Sem impulso axial, desgaste mínimo do rolamento, intervalos de lubrificação mais longos, baixa taxa de falhas.

Por que nos escolher?

• Retificação CNC de 7 eixos: Adotamos retificadoras CNC de 7 eixos de alta precisão, mantendo tolerâncias tão rígidas quanto ±5μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com excelente durabilidade.
• Forte conhecimento técnico:Nossa equipe principal de P&D inclui profissionais com doutorado e mestrado especializados em tecnologia de engrenagens cônicas espirais, fornecendo forte suporte técnico para projetos complexos.
• Testes rigorosos e alta precisão: Todas as engrenagens passam por inspeção 100% com sistemas de metrologia Gleason. Podemos alcançar precisão de grau DIN 6 com controle rigoroso sobre o perfil do dente e erros de direção, mantendo nossa qualidade no nível líder do setor.
• Alta eficiência de transmissão:Nossos projetos de engrenagens suportam uma taxa de redução de estágio único de até 300:1, com eficiência de transmissão real atingindo mais de 95%, melhorando significativamente a utilização de energia.
• Excelente durabilidade e eficiência de custos:Nossas engrenagens proporcionam um custo de ciclo de vida 40% menor e uma taxa de falhas abaixo de 0,5%, garantindo uma operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e prazo de entrega curto:Apoiados pelo nosso processo de produção digitalizado, conseguimos reduzir o ciclo de entrega para apenas 20 dias úteis, ajudando-o a acelerar o desenvolvimento e lançamento do projeto.
• Capacidade de design personalizado profissional: Fornecemos soluções de engrenagens totalmente personalizadas para aplicações que exigem perfis especiais de alta redução, alta velocidade, carga pesada, baixo ruído e dentes pequenos, com base em suas condições reais de trabalho.
