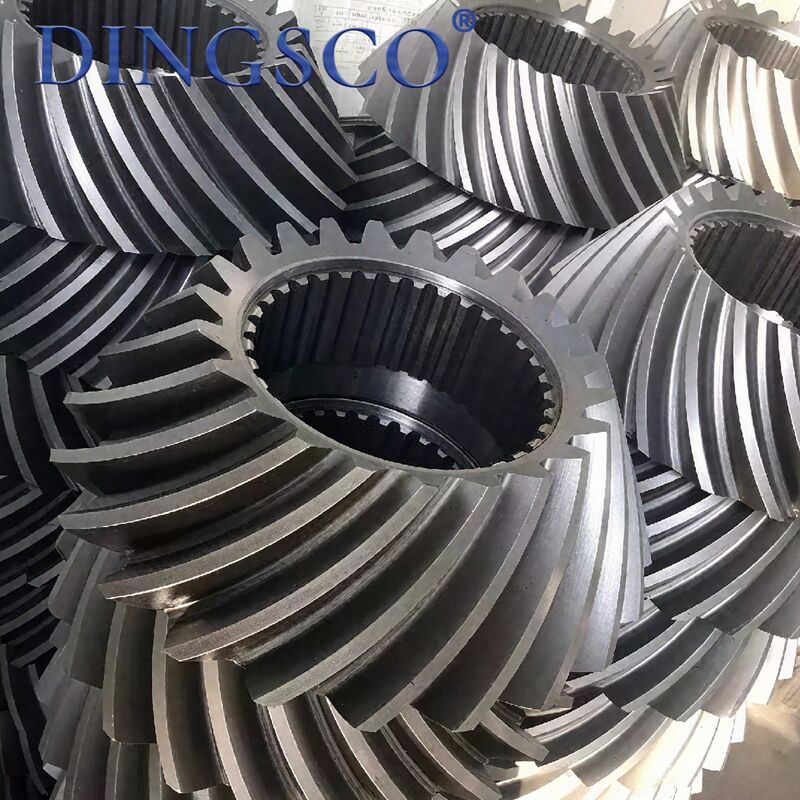

As engrenagens cônicas espirais (também conhecidas como engrenagens cônicas espirais) são componentes essenciais de transmissão de precisão para transmissão de energia entreeixos que se cruzam(geralmente 90°). Com dentes espirais curvos, eles apresentam transmissão mais suave, maior capacidade de carga e menor ruído do que engrenagens cônicas retas, amplamente utilizadas em campos de alta velocidade e carga pesada, como automóveis, máquinas de engenharia, redutores, aeroespacial, navios, etc.

Recursos do produto

• Estrutura dentária curvada em espiral: O traço do dente é em espiral de arco, contato de malha progressiva sem impacto instantâneo
• Adaptação do ângulo do eixo: Principalmente para eixos que se cruzam em 90°; personalizável para transmissão em ângulo não reto de 30° a 150°
• Grau de alta precisão: Grau industrial ISO 5–7 (GB/T 11365), grau de precisão até 3–5
• Capacidade de carga composta: Transmitir torque enquanto suporta forças radiais e axiais com tensão equilibrada
• Baixo ruído e suavidade: Grande relação de contato, engrenamento de vários dentes, pequena vibração e choque, ruído 10–15dB menor que dentes retos
• Alta eficiência e durabilidade: Eficiência de transmissão 95%–98%, resistente ao desgaste, anticorrosivo, longa vida útil
• Materiais Diversos: Principalmente ligas de aços estruturais (20CrMnTi, 20CrMo, 42CrMo), reforçadas por têmpera por indução/cementação

Tabela de parâmetros técnicos

Princípio de funcionamento

• Transmissão de malha espacial: eixos se cruzam (geralmente 90°), dentes distribuídos cônica e espiralmente, realizando mudança de direção vertical + transmissão de torque
• Engrenagem progressiva: os dentes se encaixam gradualmente a partir da extremidade, contato total, desengate suave – sem impacto instantâneo, mais suave que os dentes retos
• Carga multidente: Relação de contato ε=1,5–2,5, 2–3 pares de dentes carregados simultaneamente, distribuição de carga uniforme e maior capacidade
• Equilíbrio de Força: Gera forças tangenciais, radiais e axiais; rolamentos correspondentes necessários para suportar o empuxo axial
• Relação Constante: Relação de dentes = relação de velocidade inversa (i=Z₂/Z₁=n₁/n₂), transmissão precisa e estável

Principais aplicações

• Automotivo: Diferenciais, caixas de transferência, eixos motrizes (aplicação principal)
• Máquinas de Engenharia: Redutores principais, direção, sistemas de guincho de escavadeiras, carregadeiras, rolos
• Redutores Industriais: Caixas de engrenagens cônicas em espiral da série K/S, desviadores de engrenagem, aumentadores de velocidade
• Máquinas-ferramentas: Acionamento de fuso, mecanismos de alimentação, desviadores de troca de ferramentas de mandriladoras/fresadoras/retificadoras
• Aeroespacial: Trem de pouso de aeronaves, acionamento de motor, sistemas de rotor de cauda de helicóptero
• Marinha: Propulsão, mecanismo de direção, molinete, acionamento da tampa da escotilha
• Nova energia: guinada/inclinação da turbina eólica, acionamento do rastreador fotovoltaico, equipamento de armazenamento de energia
• Outros: Transmissão de alta velocidade e carga pesada em impressão, têxteis, alimentos, petróleo, metalurgia, trânsito ferroviário

Vantagens do produto

• Estabilidade em alta velocidade: Engrenagem progressiva, baixo choque, adequado para velocidades ultra-altas de 3.000 a 12.000 rpm
• Capacidade de carga pesada: capacidade de carga 30% a 60% maior do que engrenagens cônicas retas, anti-flexão, anti-corrosão, resistente a impactos
• Ruído ultrabaixo: dentes retificados/polidos com precisão, ruído de 60 a 70 dB, 10 a 15 dB menor que dentes retos
• Alta eficiência e economia de energia: eficiência de 95% a 98%, 3% a 8% maior que as engrenagens cônicas comuns, economia de energia a longo prazo
• Transmissão precisa: relação constante, pequena folga (0,02–0,1 mm), alta precisão de posicionamento
• Estrutura Compacta: Mudança de direção espacial, economia de espaço, ideal para equipamentos leves e compactos
• Longa vida útil: aço de alta qualidade + tratamento térmico reforçado, vida útil 40% a 80% maior que as engrenagens comuns
• Ampla adaptabilidade: Projetável para eixos de 90°/não 90°, estágio único/múltiplo, redução/aumento/desvio

Por que nos escolher?

• Retificação CNC de 7 eixos: Adotamos retificadoras CNC de 7 eixos de alta precisão, mantendo tolerâncias tão rígidas quanto ±5μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com excelente durabilidade.
• Forte conhecimento técnico:Nossa equipe principal de P&D inclui profissionais com doutorado e mestrado especializados em tecnologia de engrenagens cônicas espirais, fornecendo forte suporte técnico para projetos complexos.
• Testes rigorosos e alta precisão: Todas as engrenagens passam por inspeção 100% com sistemas de metrologia Gleason. Podemos alcançar precisão de grau DIN 6 com controle rigoroso sobre o perfil do dente e erros de direção, mantendo nossa qualidade no nível líder do setor.
• Alta eficiência de transmissão:Nossos projetos de engrenagens suportam uma taxa de redução de estágio único de até 300:1, com eficiência de transmissão real atingindo mais de 95%, melhorando significativamente a utilização de energia.
• Excelente durabilidade e eficiência de custos:Nossas engrenagens proporcionam um custo de ciclo de vida 40% menor e uma taxa de falhas abaixo de 0,5%, garantindo uma operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e prazo de entrega curto:Apoiados no nosso processo de produção digitalizado, conseguimos reduzir o ciclo de entrega para apenas 20 dias úteis, ajudando-o a acelerar o desenvolvimento e lançamento do projeto.
• Capacidade de design personalizado profissional: Fornecemos soluções de engrenagens totalmente personalizadas para aplicações que exigem perfis especiais de alta redução, alta velocidade, carga pesada, baixo ruído e dentes pequenos, com base em suas condições reais de trabalho.
