Equipamento de engrenagem em espiral de carga pesada para campos industriais de transmissão de alta velocidade

Equipamento de engrenagem em espiral de carga pesada para campos industriais de transmissão de alta velocidade

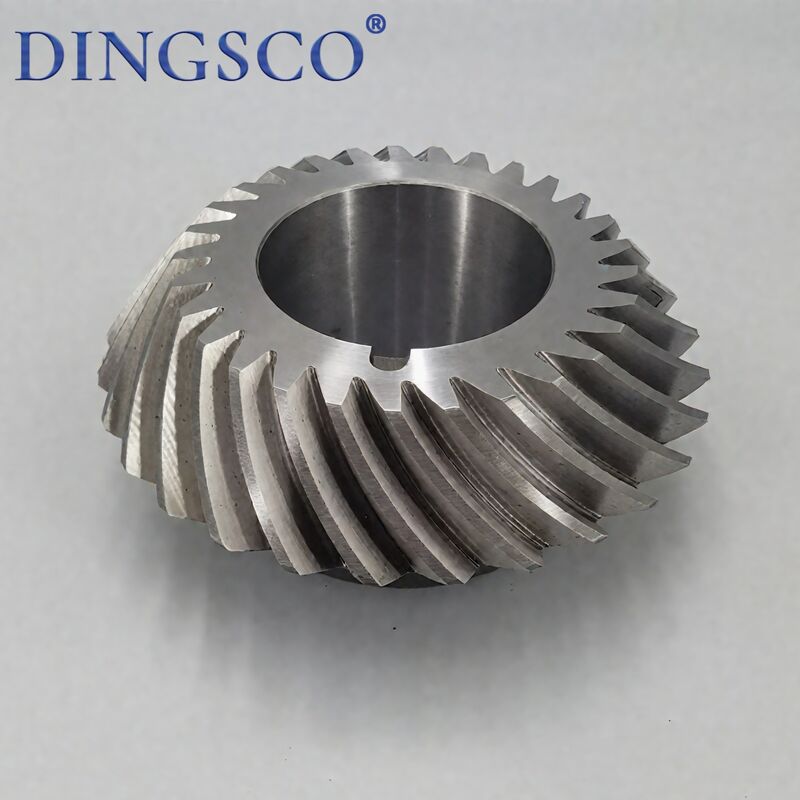

As engrenagens de bisel espiral (também conhecidas como engrenagens de bisel espiral) são componentes de transmissão de precisão do núcleo para transmissão de energia entreeixos de intersecção(normalmente 90°). Com dentes espirais curvos, apresentam uma transmissão mais suave, maior capacidade de carga e menos ruído do que as engrenagens cômicas retas,amplamente utilizado em campos de alta velocidade e carga pesada, como automóveis, máquinas de engenharia, reduções, aeroespacial, navios, etc.

Características do produto

• Estrutura dentária curva em espiral: Traço do dente é espiral de arco, contato de malha progressiva sem impacto instantâneo
• Adaptação do ângulo do eixo: Principalmente para eixos de intersecção de 90°; personalizável para transmissão de ângulo não reto de 30°~150°
• Nível de precisão elevado: grau industrial ISO 5 ̊7 (GB/T 11365), grau de precisão até 3 ̊5
• Capacidade de carga composta: Transmitir binário com força radial e axial com tensão equilibrada
• Baixo ruído e suavidade: Grande relação de contacto, malha multi-dentes, vibração e choque reduzidos, ruído inferior a 1015dB do que os dentes retos
• Alta eficiência e durabilidade: Eficiência de transmissão 95%~98%, resistente ao desgaste, anti-pitting, longa vida útil
• Materiais Diversos: principalmente aços estruturais ligados (20CrMnTi, 20CrMo, 42CrMo), reforçados por amortecimento por indução

Tabela de parâmetros técnicos

Princípio de funcionamento

• Transmissão de malhagem espacial: eixos intersectados (geralmente 90°), dentes distribuídos cónicamente e espirais, realizando mudança de direção vertical + transmissão de binário
• Retalhos progressivos: os dentes se envolvem gradualmente da extremidade, contato total, desengajamento suave, sem impacto instantâneo, mais suave do que os dentes retos
• Carga multi-dentes: relação de contacto ε=1,5 ̇2.5, 2×3 pares de dentes carregados simultaneamente, distribuição uniforme de carga e maior capacidade
• Equilíbrio de forças: gerar forças tangenciais, radiais e axiais; rolamentos combinados necessários para suportar o impulso axial
• Relação constante: Relação de dente = relação de velocidade inversa (i=Z2/Z1=n1/n2), transmissão precisa e estável

Principais aplicações

• Automóveis: Diferenciais, caixas de transferência, eixos de tração (aplicação principal)
• Máquinas e aparelhos de engenharia: Redutores principais, direcção, sistemas de guinchos de escavadeiras, carregadores, rolos
• Redutores industriais: caixas de engrenagens em espiral, desviadores de engrenagem, aumentadores de velocidade da série K/S
• Máquinas-ferramentas: acionamento do fuso, mecanismos de alimentação, desviadores de ferramentas de máquinas de perfuração/moagem/moagem
• Aeronáutica: trenó de aterragem de aeronaves, propulsão do motor, sistemas de rotor de cauda de helicópteros
• Marinha: Propulsão, direção, vento, tração da tampa da escotilha
• Nova Energia: Turbina eólica, tração de rastreador fotovoltaico, equipamento de armazenamento de energia
• Outros: Transmissões de alta velocidade e de carga pesada na imprensa, têxtil, alimentação, petróleo, metalurgia, transporte ferroviário

Vantagens do produto

• Estabilidade em altas velocidades: malha progressiva, baixo choque, adequado para altíssimas velocidades de 3000~12000 rpm
• Capacidade de carga pesada: 30%~60% maior capacidade de carga do que os engrenagens cômicas retas, anti-dobragem, anti-pitting, resistentes a impactos
• Ruído ultra-baixo: precisão de moagem/dentes lavados, ruído 60/70 dB, 10/15 dB inferior ao dos dentes retos
• Eficiência elevada e poupança de energia: Eficiência 95%~98%, 3%~8% superior às engrenagens cómodas comuns, poupança de energia a longo prazo
• Transmissão precisa: proporção constante, pequena reação (0,02 ∼0,1 mm), alta precisão de posicionamento
• Estrutura compacta: mudança de direcção espacial, poupança de espaço, ideal para equipamentos leves e compactos
• Duração de vida útil: aço de alta qualidade + tratamento térmico reforçado, 40%~80% de vida útil mais longa do que os engrenagens comuns
• Ampla adaptabilidade: Designavel para eixos de 90°/não 90°, de um/múltiplas etapas, redução/aumento/desvio

Porquê escolher-nos?

• Reforço de ar, de alumínio ou de alumínio Adotamos máquinas de rectificação CNC de 7 eixos de alta precisão, mantendo tolerâncias tão apertadas quanto ± 5 μm, garantindo que as engrenagens funcionem silenciosamente, suavemente e com durabilidade excepcional.
• Forte experiência técnica:A nossa equipa de investigação e desenvolvimento principal inclui profissionais de doutoramento e mestrado especializados em tecnologia de engrenagens em espiral, fornecendo um forte apoio técnico para projectos complexos.
• Testes rigorosos e alta precisão: Todas as engrenagens passam por 100% de inspecção com sistemas de metrologia Gleason.mantendo a nossa qualidade no nível líder da indústria.
• Alta eficiência de transmissão:Os nossos desenhos de engrenagem suportam uma taxa de redução de um estágio de até 300:1, com uma eficiência de transmissão real superior a 95%, melhorando consideravelmente a utilização da energia.
• Excelente durabilidade e eficiência de custo:As nossas engrenagens proporcionam 40% de custos de ciclo de vida mais baixos e uma taxa de falha inferior a 0,5%, garantindo uma operação estável a longo prazo e custos de manutenção reduzidos.
• Resposta rápida e tempo de execução curto:Com o apoio do nosso processo de produção digitalizado, somos capazes de encurtar o ciclo de entrega para apenas 20 dias úteis, ajudando-o a acelerar o desenvolvimento e o lançamento do projeto.
• Capacidade de projeto personalizado profissional: Fornecemos soluções de engrenagem totalmente personalizadas para aplicações que exigem alta redução, alta velocidade, carga pesada, baixo ruído e perfis especiais de pequenos dentes, com base em suas condições reais de trabalho.
