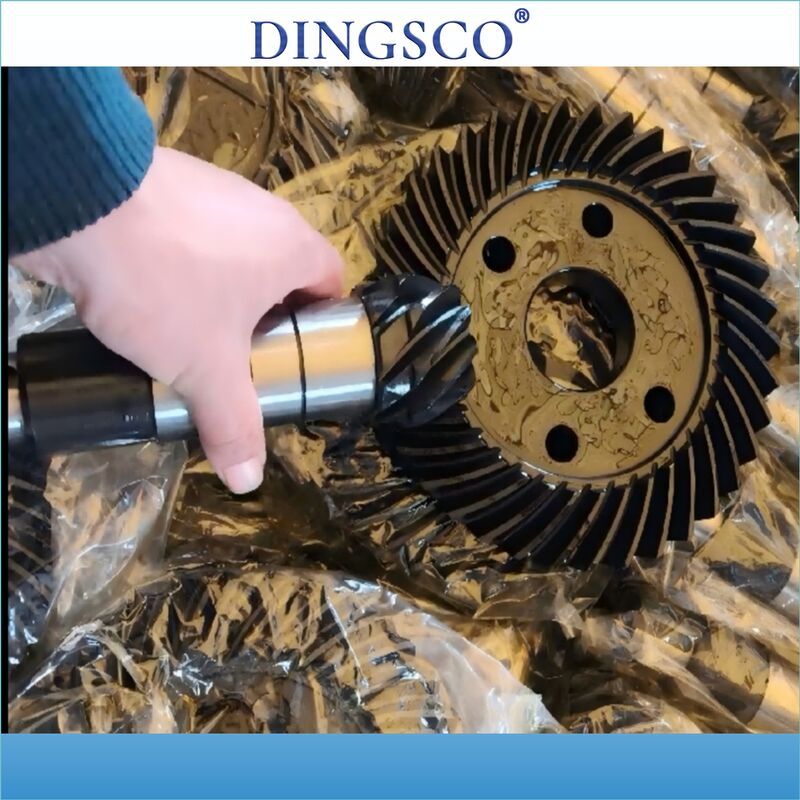

Conjunto de engrenagens de bico espiral de precisão para transmissão de potência de carga pesada
Isto...equipamento de engrenagem em espiral de precisão, constituído por uma engrenagem de anel em espiral e por um eixo de pinhão correspondente, é concebido paraTransmissão de potência em ângulo reto de alto binárioCom geometria de dentes em espiral otimizada e usinagem de alta precisão, oferece operação suave, alta capacidade de carga e excelente durabilidade.
Engrenagem de bisel em espiral
- As engrenagens em espiral são amplamente utilizadas onde a potência deve ser transmitida entre eixos que se cruzam, tipicamente em90 grausEm comparação com as engrenagens em forma de convexa retas, o desenho do dente em espiral proporcionaenvolvimento gradual dos dentes, o que resulta em menor vibração, redução do ruído e melhor distribuição da carga.
- Este conjunto de engrenagens é fabricado a partir de aço ligado de alta resistência e acabado com tratamento térmico controlado para garantirexcelente resistência ao desgaste, dureza da superfície e longa vida útil, mesmo sob carga pesada e operação contínua.
| Conjunto de engrenagens de bico espiral de precisão para transmissão de potência de carga pesada |
| Especificações |
| Materiais |
20 CrMnTi, 20 CrMo,
42CrMo, 45# etc. |
Superfície |
Brilhante |
| Forma |
Espiral |
Ângulo de pressão |
20°, também pode ser personalizado |
| Perfil dentário |
Tipo Gleason |
Grau de precisão |
Grau ISO 6-7 |
| Processamento |
Moagem |
Módulo (M) |
≤ 4 |
| Tratamento térmico |
Carburar, amortecer, carbonitridar, amortecer em alta frequência, temperar, etc. |
Aplicação |
Caixas de engrenagens e redutores industriais
|
Equipamento de fabrico avançado
A DH possui múltiplas máquinas de rectificação de engrenagens cónicas em espiral CNC de 7 eixos e 5 ligações e máquinas de fresagem de engrenagens que podem processar acoplamento de dentes de corte hypoide e transversal de alta taxa de redução.
Equipamento de ensaio avançado
Utilize um centro de medição de engrenagem de alta precisão para completar a detecção da precisão do passo da engrenagem, a detecção de erros do perfil dentário e a correção inversa dos erros do perfil dentário.
Software profissional
Nossa fábrica tem um conjunto completo de software para realizar a fabricação de circuito fechado digital de engrenagens em espiral, funções como design de engrenagens, cálculo de força, análise de contato, cálculo de ferramentas,Reversão do erro do perfil dentário, etc. Os métodos de usinagem incluem cinco ferramentas de usinagem ((configuração fixa) & G-plete de tapper, espiral de formato de inclinação (SFT) método & hipóide de formato de inclinação (HFT) método de equidep cicloide, etc.
